NDI編碼器應用接口說明與連接（一）

NDI視頻編碼器，是一款面向NDI視頻制作領域的 專業化視頻編碼設備，可將SDI或HDMI視頻源編碼壓縮 NDI連接應用成NDI協議流，通過有線網絡或無線WIFI網絡進行視頻傳輸，供網絡中任何兼容的系統、設備或軟件使用。下面詳細講解應用接口說明與連接。

• 使用向導


設備的安裝與連接

正確連接電源和視頻輸入源，設備開機啟動；

網絡連接和配置

最簡單的方式是，編碼器通過有線方式接入網絡，設備自動從網絡獲取IP地址及DNS，無需對編碼器設備進行任何設置，編碼器即可被網絡內其他NDI設備自動發現和拉流。如果是使用Newtek Studio Monitor軟件，拉取編碼器的NDI視頻流之后，點擊軟件右下角齒輪狀按鈕，可以直接打開編碼器WEB頁面的登錄鏈接，無需手動輸入網址。

• 設備清單和接口說明

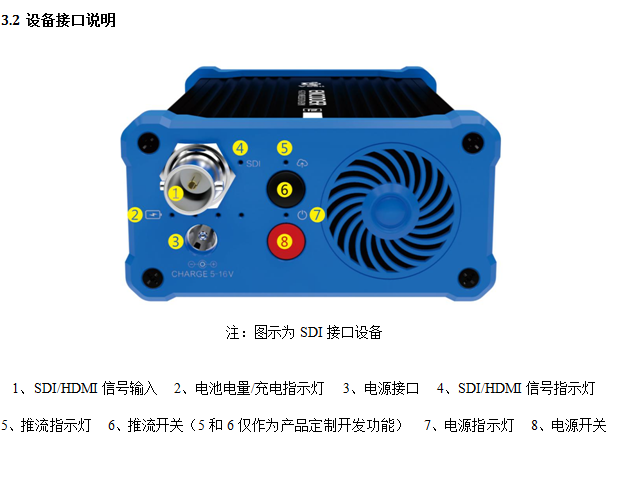

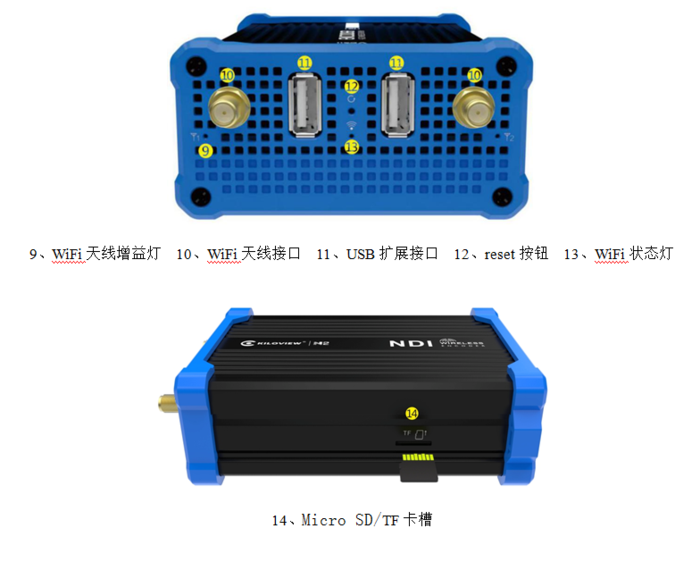

1.1設備接口說明

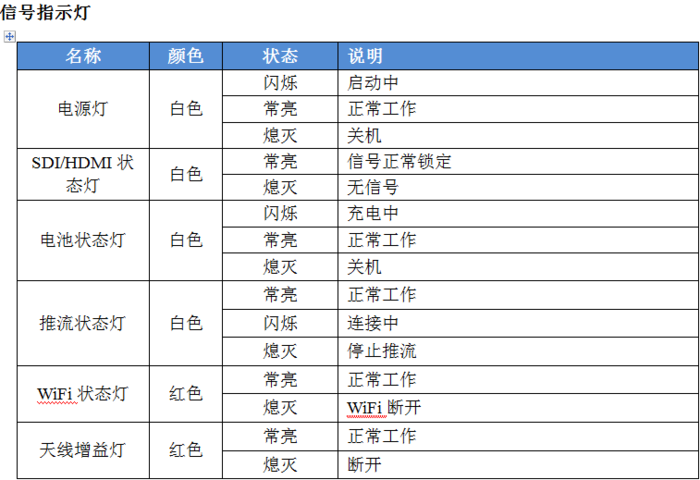

• 信號指示燈

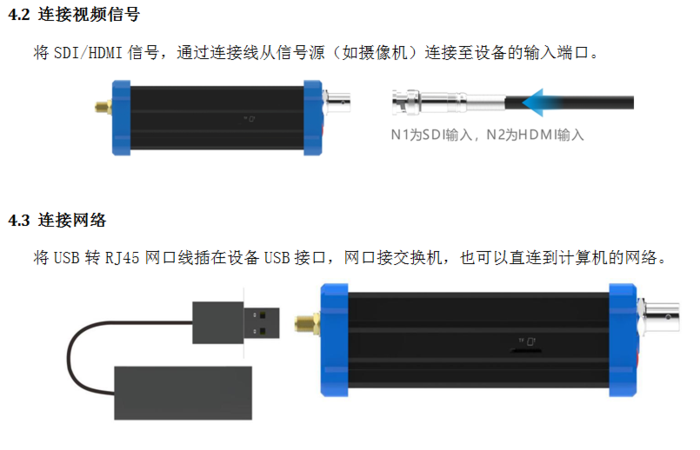

• 設備安裝與連接

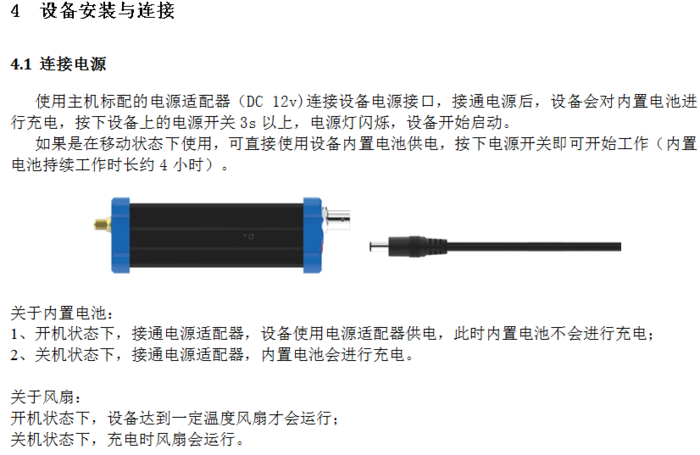

連接電源

使用主機標配的電源適配器（DC 12v)連接設備電源接口，接通電源后，設備會對內置電池進行充電，按下設備上的電源開關3s以上，電源燈閃爍，設備開始啟動。

如果是在移動狀態下使用，可直接使用設備內置電池供電，按下電源開關即可開始工作（內置電池持續工作時長約4小時）。

• 設備登錄與網絡配置

首先將編碼器USB轉RJ45有線網口與電腦連接到同一交換機上，或將編碼器與電腦網口直接連接。然后將編碼器和電腦配置為同一網段，以便電腦可以訪問編碼器的WEB頁面。

編碼器網口默認管理IP是192.168.1.168，如果電腦的IP不是192.168.1.*網段，就需要將電腦網口IP設置為192.168.1.*網段，具體步驟如下（以win10為例，其他windows版本操作與win10類似）：

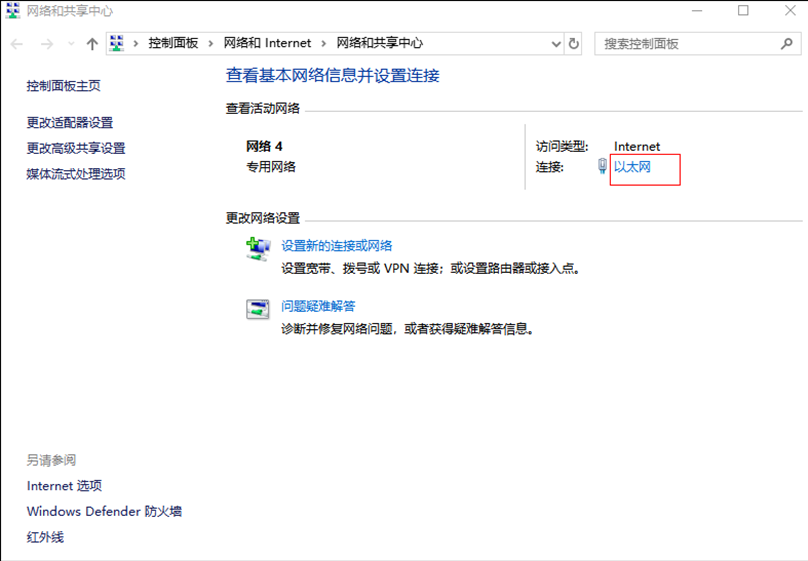

1）鼠標右鍵點擊windows右下角的網絡圖標，點擊“網絡和Internet設置”，再點擊打開“網絡和共享中心”

NDI編碼器擁有有線和WIFI兩種網絡，兩種網絡分別使用相互獨立的網卡，都可以進行IP地址設置，配置的IP地址可以用來進行網絡推流和管理編碼器。下一篇會對有線、WIFI網絡的具體配置進行詳細的介紹。
