NDI|HX驅動安裝與連接（三）

NDI編碼器是一款面向NDI視頻制作領域專業化視頻傳輸設備，NDI協議是可以將HDMI/SDI的視頻源通過編碼壓縮成NDI協議流傳輸，供網絡中任何兼容的系統、設備或軟件使用。

NDI|HX驅動安裝

目前NDI編碼器所使用的是一種壓縮NewTek NDI|HX技術，在使用其他工具連接前，需到newtek官網下載安裝NDI|HX驅動程序，或者在NDI知識庫網站->下載中心里面有NDI 3.8插件包NDI工具（Windows版）包含如下內容：

對于NDI|HX版本，只有成功安裝了NDI|HX驅動程序，才能使用其他工具連接編碼器NDI流。

對于其他支持NDI 4.0版本的產品，無需安裝HX驅動也可自動發現。

NDI發現和連接

注意：NDI發現是通過組播實現的，所以需要將NDI編碼器和其他NDI設備置于同一個子網之內，并且設備配置了同一個子網的IP地址且能互通（可以自動獲取），否則可能導致無法自動發現NDI編碼器。

當編碼器配置好網絡、PC端安裝好NDI|HX驅動程序之后，同一廣播域內PC端其他支持NDI協議的工具即可自動發現編碼器設備。目前支持NDI協議的工具已經非常廣泛，下面以NewTek studio monitor和VMIX為例介紹如何自動發現和拉取NDI視頻流。

• 打開NewTek的studio monitor軟件，點擊左上角的圖標，即可顯示monitor軟件已經發現的設備名稱列表，名稱列表后面會根據不同通道名稱顯示設備清單，直接選中你想要連接的設備，即可拉取編碼器當前的視頻流。



  注意：studio monitor工具打開指定編碼器的視頻之后，點擊播放器右下角的齒輪狀按鈕   ，可以直接打開編碼器的WEB頁面，方便直接對編碼器設備的管理。

• 打開VMIX軟件，點擊左下角“添加輸入”，選擇“more”即可顯示可以添加是各種源，點擊“NDI/桌面捕捉”選項，可以顯示NDI設備清單，根據設備名稱和通道名稱，您可以選中想要添加的設備，點擊“OK”之后即可將這個編碼器視頻源添加到vMIX的播放源列表。

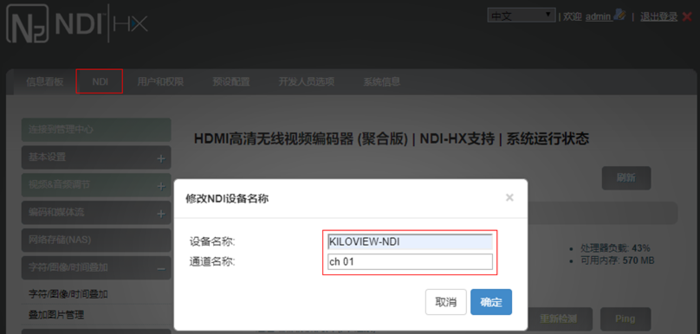

NDI設備名稱和通道名稱修改

當同一網絡存在多個NDI編碼器時，因默認的設備和通道名稱相同，需要修改設備和通道名稱為不同參數，以正確標識不同設備。

修改NDI碼率

在H.264主碼率點擊“設置”進入配置界面，修改碼率參數，這個也是NDI碼率的參數。
