N20 for NDI 4K與 NDI?雙向轉換接口介紹

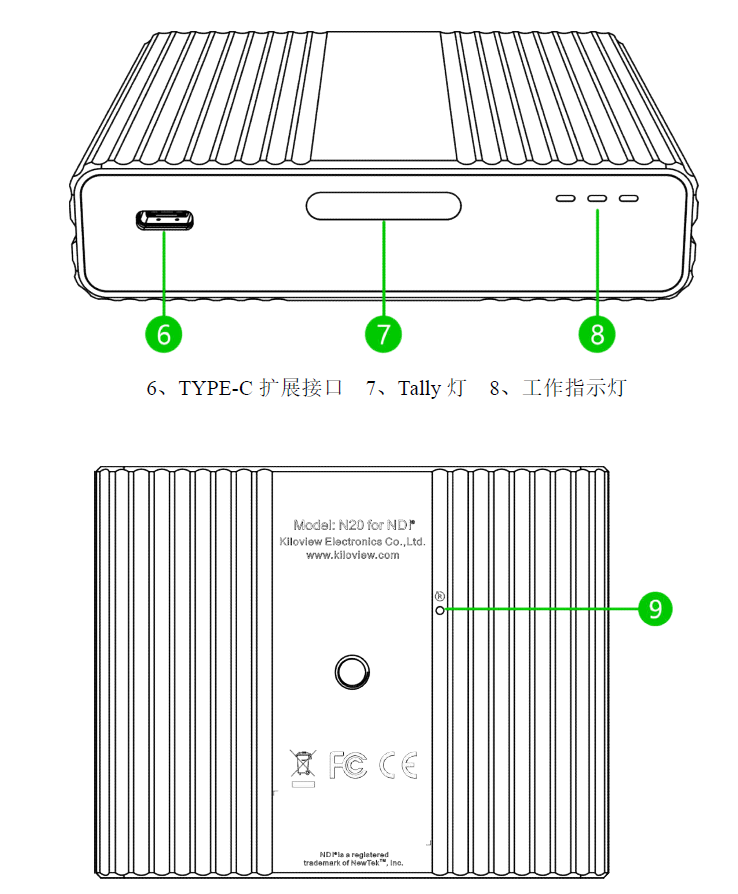

N20 for NDI 4K與 NDI?雙向轉換設備支持最高4K p60 HDMI 視頻輸入，編碼成NDI?流輸出，或將4K NDI?流解碼輸出4Kp60 HDMI 視頻。內置大尺寸Tally 燈，支持POE、DC、D-Tap（相機）供電，支持PTZ 控制，配置標準相機螺紋螺絲支架。更加完善的是，具有3.5mm 耳麥接口，支持語音對講。具備NDI?編碼+解碼雙重功能，一機兩用。

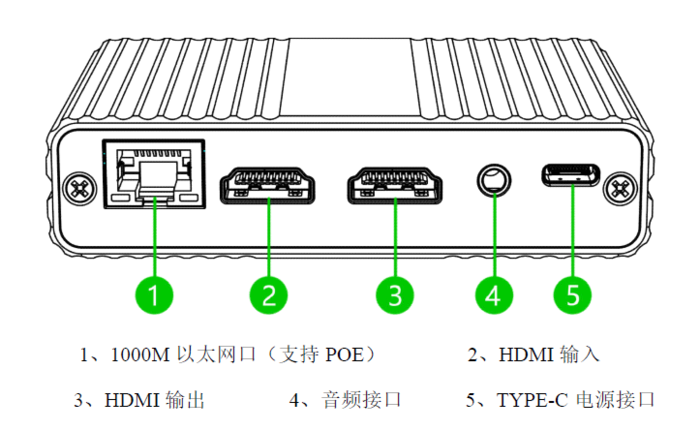

1、設備安裝與連接

連接視頻信號

將HDMI 信號，通過連接線從信號源（如攝像機）連接至設備的HDMI 輸入端口。HDMI 輸出端通過HDMI 線連接到顯示設備。

連接網絡

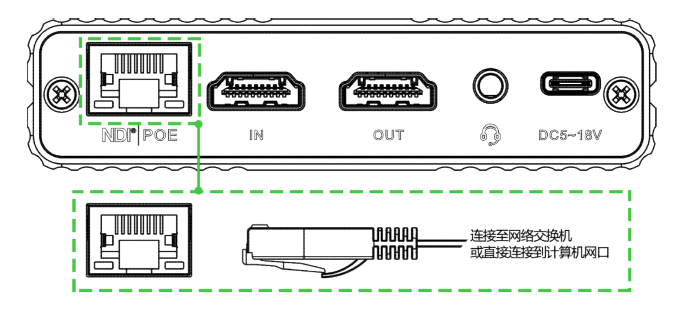

將網線連接設備的RJ-45 網絡接口，網線另一端連接交換機，也可以直連到計算機的網絡。

連接音頻

使用帶有通話功能的3.5mm 接口耳機連接設備的音頻接口。

連接電源

使用連同主機一起的標配電源適配器（DC 5v),接通電源后，設備電源燈亮起，設備開始啟動。

2、設備登錄與網絡配置

通過有線網絡登錄設備

首先將設備有線網口通過網線與電腦連接到同一交換機上，或將設備與電腦網口直接連接。然后將設備和電腦配置為同一網段，以便電腦可以訪問設備的WEB 頁面。

設備網口默認管理IP 是192.168.1.168，如果電腦的IP 不是192.168.1.*網段，就需要將電腦網口IP 設置為192.168.1.*網段，具體步驟如下（以win10 為例，其他windows 版本操作與win10 類似）：

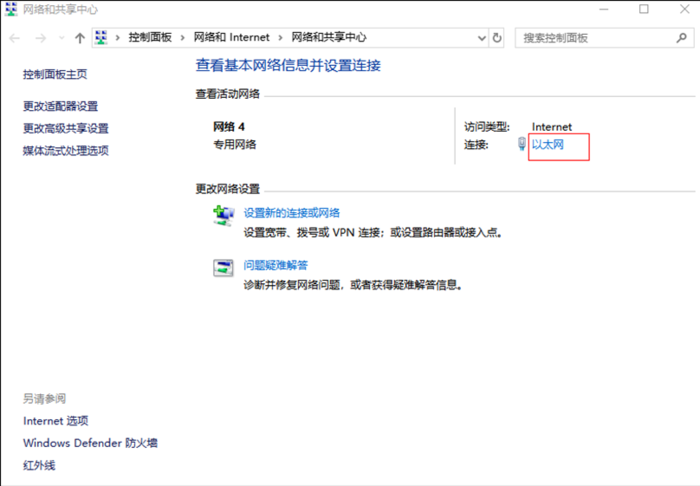

在彈出的網絡連接面板，鼠標左鍵點擊“以太網”。

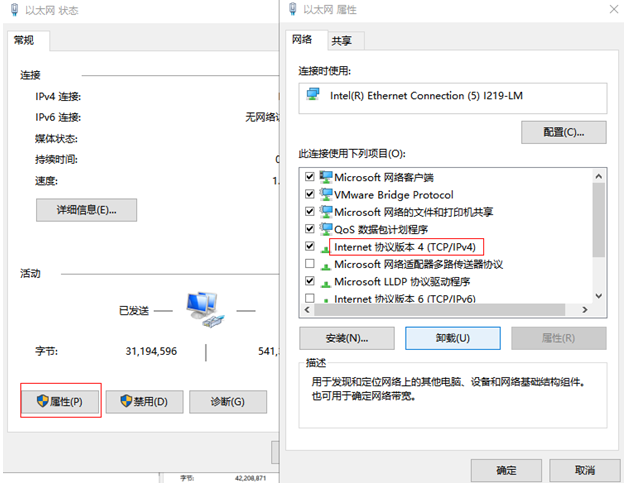

在彈出的以太網狀態欄，點擊“屬性”按鈕，再左鍵雙擊“Internet 協議版本4”選項。

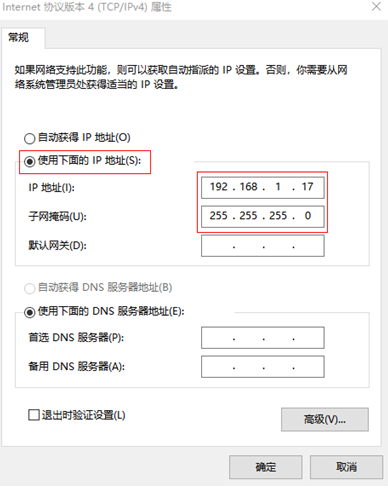

計算機默認為“自動獲得IP 地址”，這時需要選擇“使用下面的IP 地址”，并手動輸入192.168.1.*這個IP 地址和子網掩碼，點擊“確定”。

打開WEB 瀏覽器，直接輸入設備的I P 地址（默認是192.168.1.168）或是網址http://192.168.1.168 點擊回車，可打開設備的登錄界面。

正常登錄后，在設備WEB 管理頁面可以設置編解碼參數和功能參數等。設備管理頁面如下圖所示：

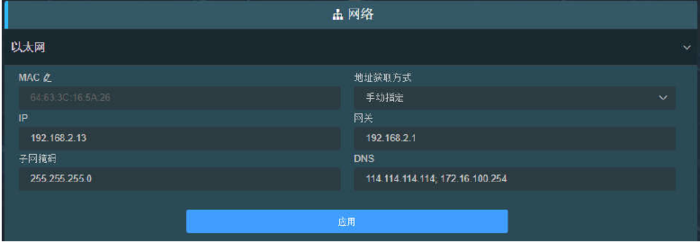

以太網有兩種地址獲取方式，一種是DHCP 自動獲取IP，另一種是手動指定IP。使用DHCP 自動獲取IP 的方式，就首先要保證路由器或交換機開啟了DHCP 服務，這種方式比較簡單方便，但是DHCP 的方式得到的是一個會不斷變化的IP，而且也無法知道設備得到的IP 地址是多少。手動指定的方式，是需要自己輸入一個固定的IP給設備，而且這個IP 地址如果設備不恢復出廠設置的話，是固定不會改變的，這個方式就比較穩定。所以說兩種方式各有好處，可以根據實際需求來進行選擇。
